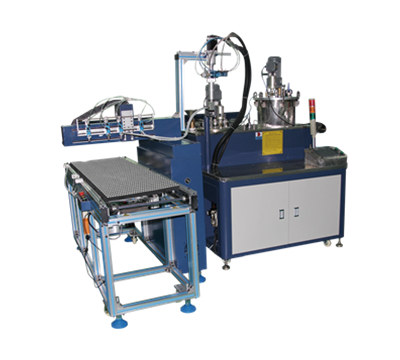

生产线灌胶机

生产线灌胶机

品牌:大恒控胶

型号:QG-300

起订量1台
价格面议
标准版

适用行业:电容、电源、变压器、高压包、点火线圈、安定器、接线盒、电感线圈、线路板

适用胶水:双组份(AB)胶水、硅胶、环氧树脂、PU聚氨酯胶水、水晶胶

更新:2016-05-28

用户关注

免费上门提出解决方案,请点击“在线客服”或直接拨打 13318869048 ,3秒回复。

特点优点

1、配比准确,配胶灌胶一体化,自动定位送料,实现真正全自动化无人操作

2、搅拌均匀,避免人工配不好胶,造成报废浪费

3、走位精准,速度快,调节简单方便

4、通用性强,常规的电容、变压器、电源、倒车雷达,线路板都可以用

5、编程简单,操作简单,任何人通过培训都能操作

6、计数功能,非标模式,自动上料,自动定位,底胶模式,液位报警

7、可根据客户特殊要求增加许多功能,达到客户最想要

设备参数

设备行程500*500*30mm,也可根据客户要求定做

搅拌方式静态搅拌、动态搅拌

运动轨迹可打点、画圆、画框、走脉冲信号等

运动速度0-300mm/s

走位精度±1%

配比精度±1%

胶桶容量A桶25L、B桶25L,也可根据客户要求定做

供胶方式1:1 - 1:10

出胶流量5-66g/5s可调,其他机型除外

工作气流0.5-0.7Mpa

工作电压AC220V 50-60Hz

外形尺寸5000*1100*1500mm

机器重量约550KG

设备概述

在线式灌胶机,此类灌胶机自动化程度最高,流水线全自动灌胶作业,已成功运用于蓄电池盖、球泡灯流水线灌胶作业。

工作原理

1、将AB胶分别装入AB两个桶,AB桶配上相应的功能保证胶水储存完好;

2、通过两个计量泵进行精密抽胶,保证AB胶按照对应重量比均匀出胶;

3、再通过混合装置,对AB胶进行均匀混合;最后通过机械手编辑对应的灌胶轨迹,设定流水线的配合速度,实现自动送料自动走位;

4、通过设定对应的胶量和对应的程序实现自动走位自动定量出胶,满足对应产品的灌胶工艺。

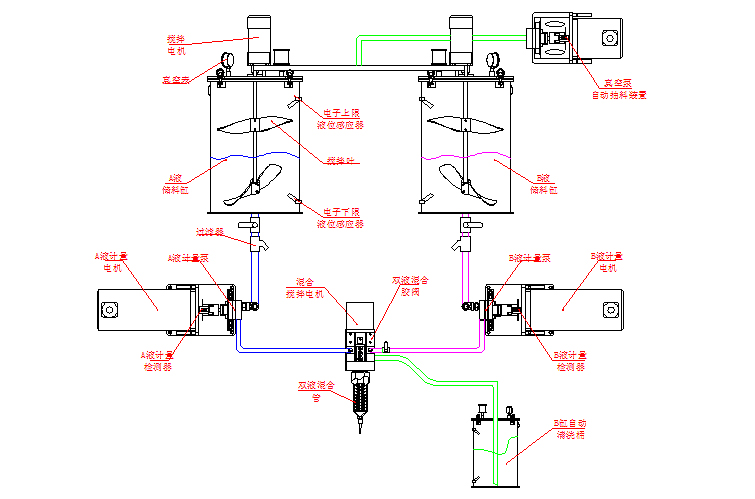

大恒灌胶机工作原理图



基本配置

1、高精度柱塞泵供胶

2、三轴机械手,自动送料,自动定位

可选配置

1、抽真空

2、加热

3、自动清洗

4、搅拌

交机准备(客户)

1、电源 AC220V 50-60HZ

2、气源 0.5 - 0.7Mpa

3、胶水

4、试样产品

5、操作人员

6、试机时间

售后服务

1、一年免费保修

2、终身有偿维修
