大恒视觉灌胶机&点胶机

“视觉灌胶机”

PGV视觉系列灌胶设备是大恒自动化设备有限公司推出针对环氧树脂,聚胺脂,硅胶等双组份灌封料进行混合后自动灌注的自动化设备。

该设备具有配比准确,定量一致性的特点,提高产品的品质和产量,可搭配双液混合设备,提高灌注的效率,另外可配备流水线、烘道、多工位旋转平台等辅助设备。

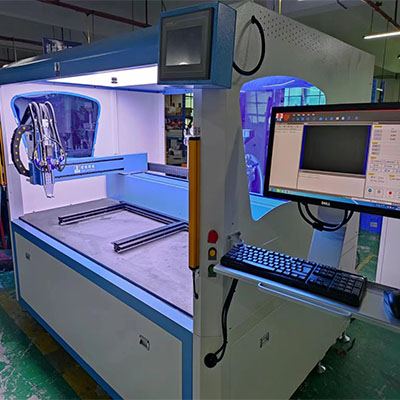

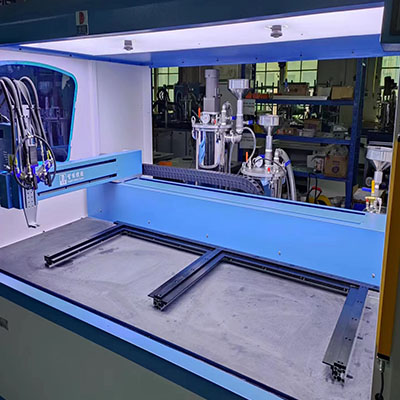

视觉灌胶机
视觉灌胶机
视觉灌胶机
视觉灌胶机

PGV512S视觉灌胶机的特点:

视觉灌胶机/点胶机技术参数:

项目 参数
配胶比例 100:100—100:10任意比例
机器行程 1650(X)*800(Y)*100mm(Z)
加工工艺 打点、直线、曲线、画圆
定位方式 CCD视觉捕捉定位
视觉系统 视觉捕捉定位系统软件
运动方式 伺服电机(日本)、丝杠+滑块(台湾品牌)
产线功能 可选配搭产线功能(根据客户的产品定制产线)
速度 500mm/s(位移速度)1-12ml/s(单泵出胶速度)
精度 ±0.05mm (重复定位精度)±2%(灌胶)±2%(配胶)
排胶功能 自动原点/定点排胶功能
安全 前部可选 配门/安全光栅/不配
程序存量 99个
输入气压 0.5MPa—0.7MPa
胶水粘度 50cps~膏状物
操作方式 手动/自动
比例控制 PLC/双缸柱塞泵/齿轮泵/螺杆泵可选
编程方式 示教编程
自动化控制系统 PC、触摸屏(实现程序编程、修改、存储等)
出胶控制系统 AB胶回吸式阀门,实现AB胶独立运行
混合方式 动态静态可选,瞬间混合,清洗方便
储料筒系统 不锈钢桶(40L)、(25L)、(10L)可选
电源功率 220V/50Hz/1200W(不加热时)
外型尺寸 1800mm×1500 mm×1900mm(含PC外围尺寸)
线体高度 850-950(可定制)
线体宽度 最大450mm(可定制)
输送线体 皮带/倍速链/滚筒
线体载重 根据情况
定位方式 夹紧定位
阻挡气缸布置 默认三个
大恒控胶致力于灌胶机、点胶机、配胶机的研发和生产,成立至今已有16年,目前拥有20项以上的国家专利[详] ,并与50多个国家建立合作关系,如果您有关于灌胶设备的疑难,欢迎来找我们寻求帮助,我们非常乐意为您解决相关问题!
