护栏管灌胶机怎么灌胶

2016-09-12 关注度:

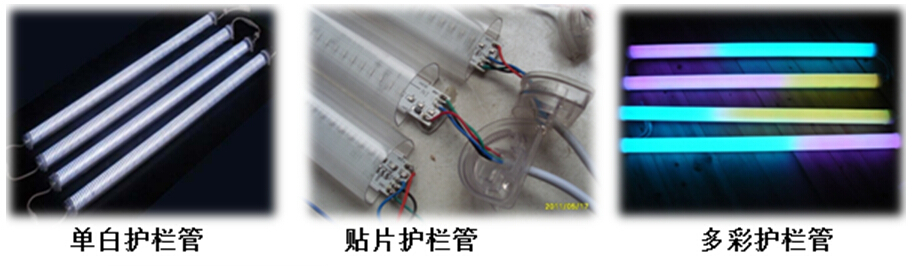

护栏管主要产品

护栏管

护栏管点灌胶工艺流程

波峰焊—切引脚—部件组装—测试灯珠—套PC管—焊接线座—通电测试—灌胶密封—老化测试

护栏管点灌胶用胶水特点

胶水类型:环氧树脂

胶水特点:受气候影响大

主要比例:3:1、2:1

固化条件:比例精准,搅拌均匀

灌胶要求:灌胶量精确,胶水固化良好

点灌胶工艺要求

流量:灌封均匀,不出现厚薄不一,高低不平

精度:AB胶配比精准,不会出现不干、慢干、快干

厚度:全程出胶量一致,不能多也不能少,胶量一样厚

走位:精准,切勿出现胶水溢到管外的现象

速度:调节泵的流量,配合好多头等,让产能你发挥到最大效率

点灌胶部位及具体要求

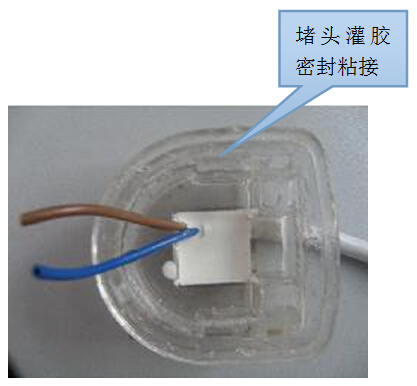

护栏管堵头灌胶密封粘接

点胶机又称涂胶机、滴胶机、打胶机、灌胶机等,专门对流体进行控制。并将流体点滴、涂覆于产品表面或产品内部的自动化机器,可实现三维、四维路径点胶,精确定位,精准控胶,不拉丝,不漏胶,不滴胶。点胶机主要用于产品工艺中的胶水、油漆以及其他液体精确点、注、涂、点滴到每个产品精确位置,可以用来实现打点、画线、圆型或弧型。

工作原理

1、压缩空气送入胶瓶(注射器),将胶压进与活塞室相连的进给管中,当活塞处于上冲程时,活塞室中填满胶,当活塞向下推进滴胶针头时,胶从针嘴压出。滴出的胶量由活塞下冲的距离决定,可以手工调节,也可以在软件中自动控制。

2、特点:高速度、对胶剂粘度的低灵敏度。

3、优势:可提高点胶速度,改善点胶环境,提高点胶质量。

滴胶泵

1、工作原理:压缩空气送入胶瓶(注射器),将胶压进进给管中,胶流经以固定时间、特定速度旋转的螺杆。螺杆的旋转在胶剂上形成剪切力,使胶剂沿螺纹流下,螺杆的旋转在胶剂上不断加压,使其从滴胶针嘴流出。

2、特点:具有胶点点径无固定限制的灵活性。可通过软件进行调整。但是滴大胶点时,螺杆旋转时间长,会降低整台机器的产量。另外,胶剂的粘度和流动特性会影响其稳定性。

无接触式滴胶泵

1、工作原理:压缩空气送入胶瓶(注射器),将胶压进与活塞室相连的进给管中,在此加热,温度受控制,以达到最佳的始终如一的粘性。使用一个球座结构,胶剂填充由于球从座中缩回留下的空缺。当球回来时,由于加速产生的力量断开胶剂流,使其从滴胶针嘴喷射出,滴到板上形成胶点效果。

2、特点:

1)、消除了传统方法产生的胶点拉尾。

2)、没有滴胶针的磨损和与其它零件干涉的问题。

3)、无针嘴损坏。

4)、无由于基板弯曲和被针嘴损害的报废。

点胶机的执行机构主要负责执行点胶作业,驱动机构能够帮助执行机构更精确,更高质的实现点胶,而这些当然还有赖于科学、合理的控制系统。

执行机构由机械手和躯干两部分构成。机械手在作业过程中都是的呈直线运作。为了配合机械手的运作,一般选用所谓直线液压缸、摆动液压缸、电液脉冲马达、伺服液压马达、交流伺服电动机、直流伺服电动机以及步进电动机等执行机构。点胶机的躯干是点胶机的主体部分,包括安装手臂、动力源、各种执行机构的支架等都属于点胶机的躯干范畴。

接下来要说的是点胶机的第二大组成部分:驱动装置。驱动机构主要有四种:液压驱动、气压驱动、电气驱动以及机械驱动。其中仅电气、气动驱动凭借着用胶量相对较少,气源方便,保养简单方便,且费用相对较低的优势占了总应用的百分之九十。

控制系统了。为了保证点胶操作简单更加,高速精准。点胶机的控制系统配备了运动控制卡、脱机转换板、手持式示教盒、串口线、接口线、软件狗、脱机液品、脱机键盘、薄码开关点胶程式。这样的装配的优点就在于文件易于下载,方便资料管理便捷。

在了解点胶机的构成后,还要了解的就是点胶机的工作原理。点胶机通过将压缩空气送入注射器或者是胶瓶中,将胶压进与活塞室相连的进给管中,利用压力进行点胶作业。当活塞处于上冲程时,活塞室中就会填满胶;当活塞向下推进滴胶针头时,胶受到压力便会从针嘴压出。滴出的胶量由活塞下冲的距离决定,可以手工调节,也可以通过编程进行控制。

点胶机是从人工到自动化的一个重大转变。它包含了机械、电气、PLC程序的编写等。很好地诠释了机电一体化技术的非凡应用。是机电一体化朝着智能化、模块化、绿色化的最佳体现。
