灌胶机工作原理图,看懂AB双组份胶水如何实现

2017-11-21 关注度:

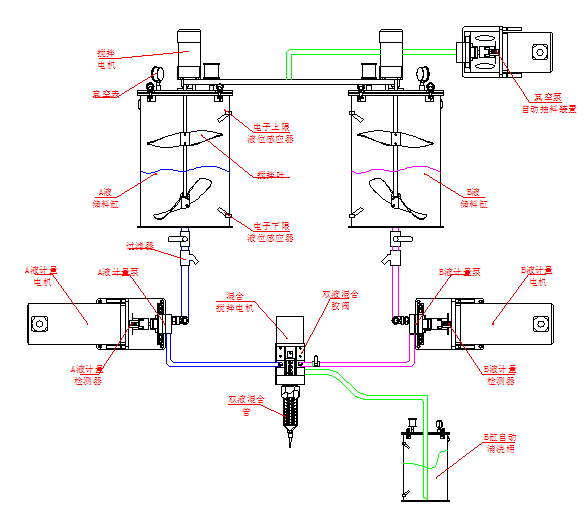

<a href=http://www.dahengkongjiao.com/guanjiaoji/ target=_blank class=infotextkey>灌胶</a>机工作原理

灌胶机设备主要应用于流体控制行业,应用控制胶水来灌封产品和工件。灌胶机工作原理主要是利用压缩空气来控制出胶阀的 通断开关,用泵来将胶水从储胶桶中输送到开关混合部分。

灌胶机原理简要:将AB胶以及清洗液分别倒入相对应的料桶中->通过触摸屏或者教导盒进行编程,设置好胶水比例,出胶时间 ,灌胶路径,是否抽真空,是否加热,是否搅拌等->保存好程序,按下启动,三轴机械手按程序开始走位灌胶->机头部份无刷电 机带动胶阀下面的混合管高速旋转,混合管内的螺旋叶片对胶水进行无数次分割,实现胶水胶均匀混合->停止灌胶后,打开清洗 阀门,关掉AB胶阀门,按下自动清洗,机器自动抽取清洗液,将混合管中的胶水清洗干净

灌胶设备最为核心的两个部分就是泵和阀,一个控制胶水的开关,一个控制计量和胶水的输送。双组份的胶水分开储存,分别 存放在A、B两个料筒之中,为了更好的使用和满足不同的工艺要求,对储料桶进行了改造,配备了加热、搅拌、抽真空功能;结 合胶水的粘度,让胶水从储料桶流入泵体,或者采取抽取的方式,将胶水按照既定的量来输送,AB两种胶水分开控制,再泵的动 力作用下,输送到前段的出胶头部分,出胶头部分连接有控制阀,该阀门有气压控制,控制胶水的通断;控制阀下端接有混合管 ,由混合管来使A、B两种胶水的混合,结合胶水的实际粘度来选配混合方式,如果在胶水自身重力的作用下,流动性很差,或者 比例相差很大的话,则需要配置动态搅拌,即是混合管内的螺旋杆与搅拌电机相连,实现双液灌胶机均匀搅拌操作;如果胶水流 动性很好,AB胶配比的比例相差不多,或者接近的话,可以用静态混合。出胶头部分搭载在三轴的机械移动平台上,通过计算机 编程控制能够自动化的实现三维空间内,不同位置的点胶操作。

市面上的灌胶机的工作原理大部分都是这种方式,针对不同粘度的胶水,以及灌胶工艺的不同,在设备的配置上也稍有不同。 近些年控胶技术不断的发展成熟,控制设备的精度在不断的提升,设备所能够应用的流体控制也在不断的增加,为推动应用企业 的发展改革提供了动力。

<a href=http://www.dahengkongjiao.com/daheng/ target=_blank class=infotextkey>大恒</a><a href=http://www.dahengkongjiao.com/guanjiaoji/ target=_blank class=infotextkey>灌胶</a>机

灌胶机的优势:

灌胶机的使用可解决当前手工灌胶中存在的种问题如:

1.胶量不均匀,完全手工操作,配比不准,胶量不均匀,造成部分灯脚未被封住,使产品合格率降低

2.人工灌胶速度慢,产量提不起来

3.人工招聘、管理难度大

4.纯人工造成的胶水浪费大

5.手工灌胶,会造成灌胶壶等耗材浪费严重。

6.手工灌胶,操作不当弄的车间到处是胶水,车间管理难落实,客户来验厂,印象分会比较低。
